跨界掌机 Nvidia Shield拆解
|
|
关键字： Nvidia Shield KLMAG2GE2A
|

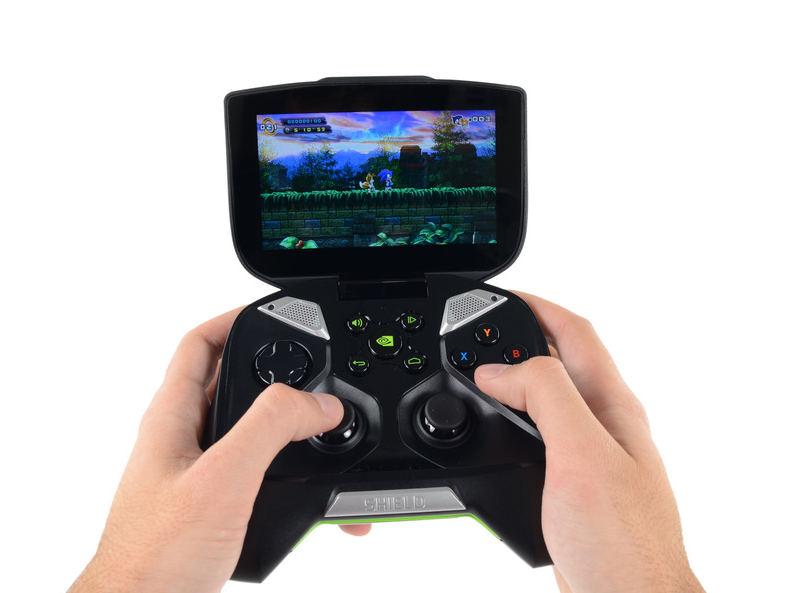

这玩意是个手柄，这个是个平板——这货是个平板加手柄。Shield跳票许久之后，日前终于开始发货——等你等得好着急。先来看看ifixit的Shield拆解。
上配置
-Tegra 4四核移动处理器
-5寸1280×720多点触控Retina屏
-16GB Flash存储，带扩展
-2GB RAM
-802.11n 2×2 Mimo Wi-Fi
-蓝牙3.0
-Android Jelly Bean
背后插槽依次为：
红色-MicroSD
橙色-Mini-HDMI输出
黄色-Micro-USB 2.0
绿色-3.5毫米立体声耳机接
其他不多说直接看主板
红色-Tegra 4 T40T-A2
橙色-三星KLMAG2GE2A eMMC KLMAG2GE2A-A001 EMMC4.5 BGA169
黄色-AzureWave AW-AH691无线模块
绿色-SK Hynix H5TC4G63AFR 512 MB DDR3 内存，4颗总共是2G（背后还有俩）H5TC4G63AFR-RDA。
背面：
蓝色-InvenSense MPU-6050 6轴陀螺仪以及加速计
紫色-Realtek AL5639语音微控制器
|
