三星P7500平板解析

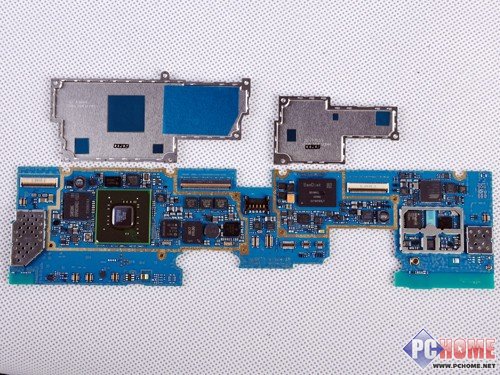

主电路板，各芯片一览无余。

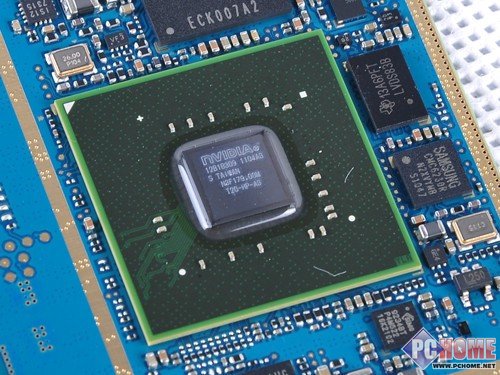

首先是平板电脑中最主要的芯片，三星GALAXY TAB10.1(P7500)采用目前最快的英伟达图睿II(TegraII)双核CPU T20-HP-A3，处理器主频1.0Ghz。

图睿II芯片基于ARM Cortex-A9架构，采用40nm工艺制造，同时内建英伟达GFORCE图形处理芯片。不过GALAXY TAB10.1（P7500）使用的图睿II核心步进为A3，目前最新的为A4，不知后续产品是否会采用最新步进的处理器。

在处理器上，三星GALAXY TAB10.1(P7500)平板电脑同样超越了苹果IPad2的配备。虽然苹果IPad2也是采用标称1Ghz双核心A5处理器，但其主频实际上禁用900mHz。不过IPad2内建的PowerVR SGX543MP2图形处理芯片在性能上要略微领先英伟达GEFORCE图形芯片。

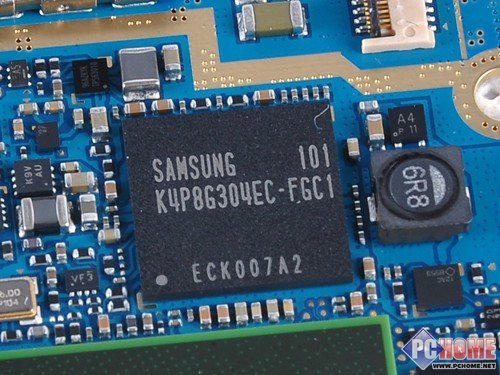

RAM内存部分使用了三星自家的产品，颗粒为K4P8G304EC-FGC1、容量1GB，采用134脚FBGA封装、工作电压1.2V

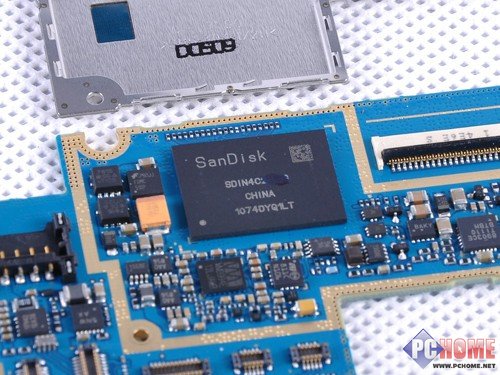

存储部分三星GALAXY TAB10.1(P7500)平板电脑并没有使用自家的Flash颗粒，而是选择了SanDisk出品的SDIN4C2-16G存储颗粒，该颗粒采用MLC技术，容量为16GB。

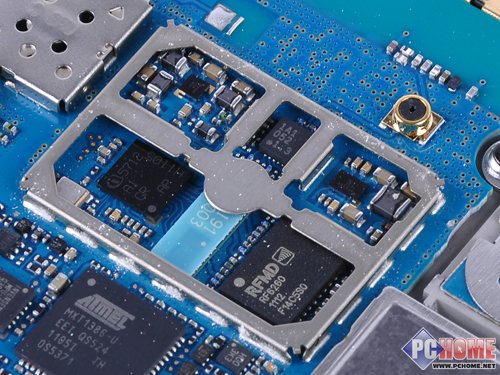

触控芯片采用当下性能领先的爱特梅尔mxt1386芯片组，在响应速度、手势功能和触控判断上都领先于其他产品，另外在产品设计上还可以检测触摸源是指甲、手写笔或是戴手套的手指触摸。打开上图标C的屏蔽盖，下面隐藏了多颗与信号发射有关的IC。RFMD RF6260是一颗多频信号放大芯片，而上方的英飞凌5712则为WIFI的信号放大芯片

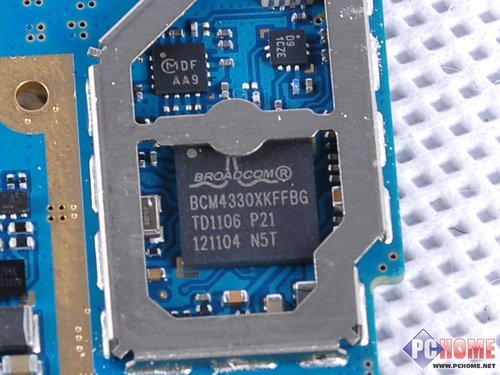

在主板另一边屏蔽架内的芯片则是博通出品的BCM4330，这颗芯片集成了蓝牙4.0、802.11N WIFI和FM无线技术。
